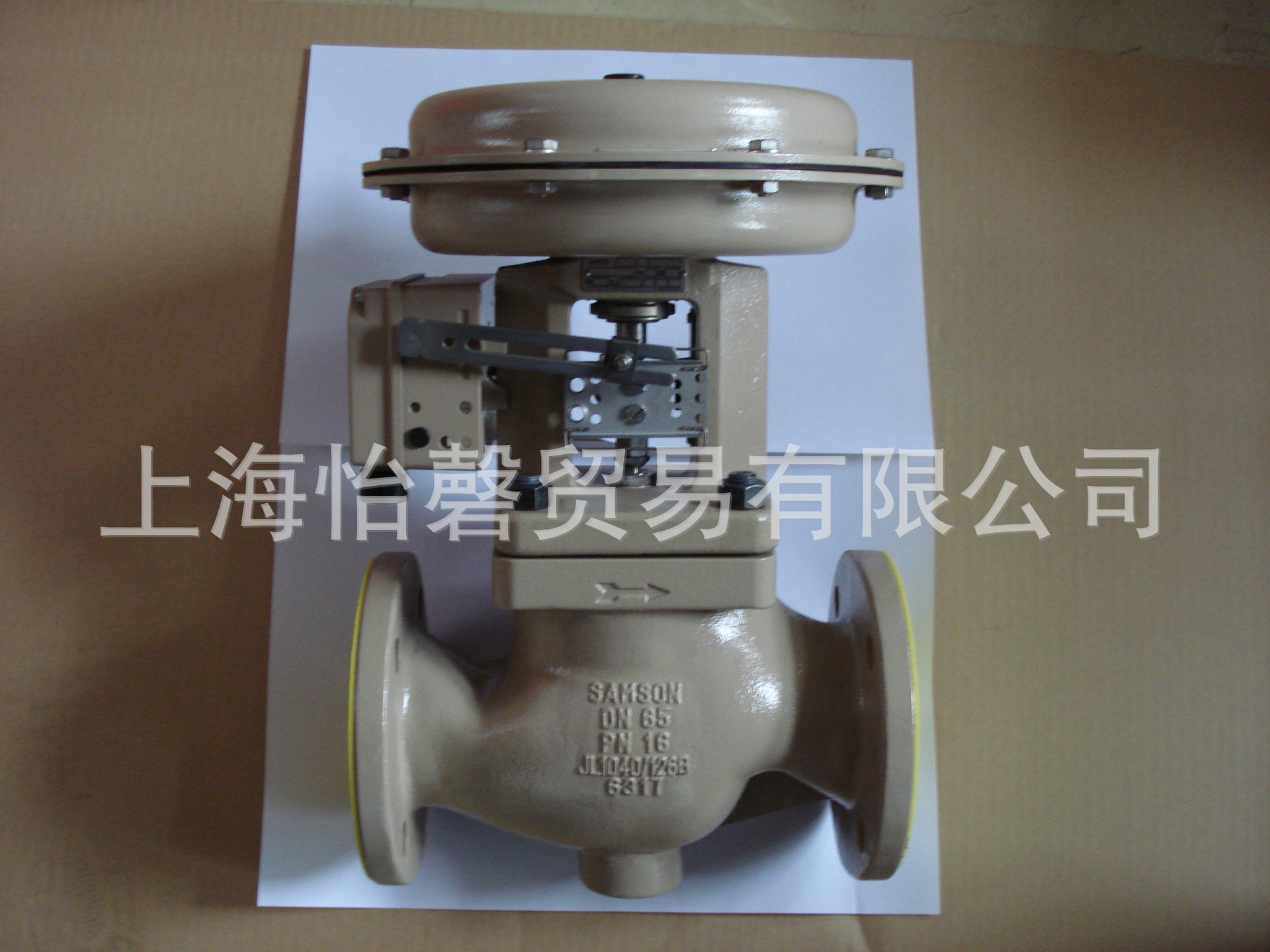

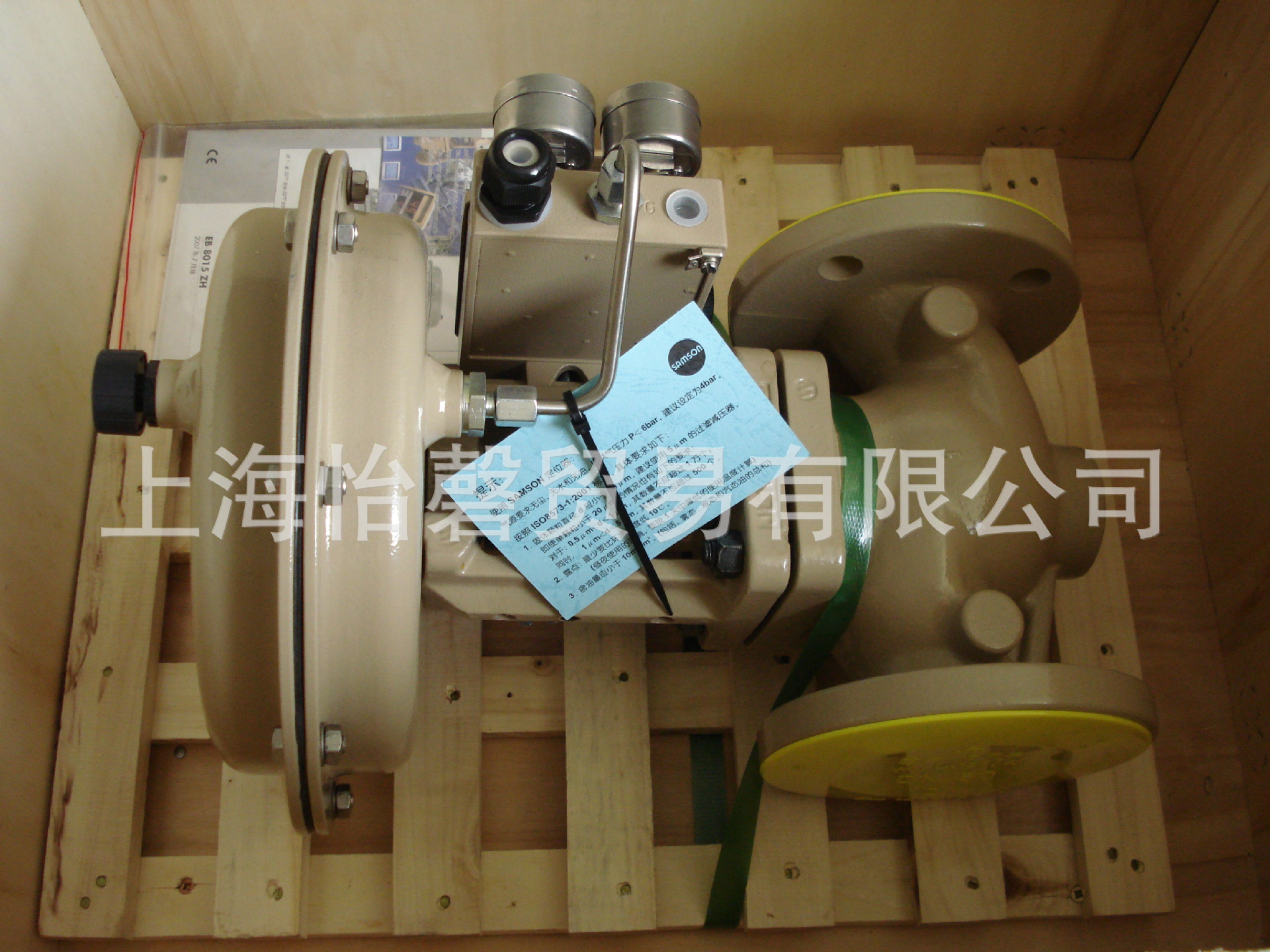

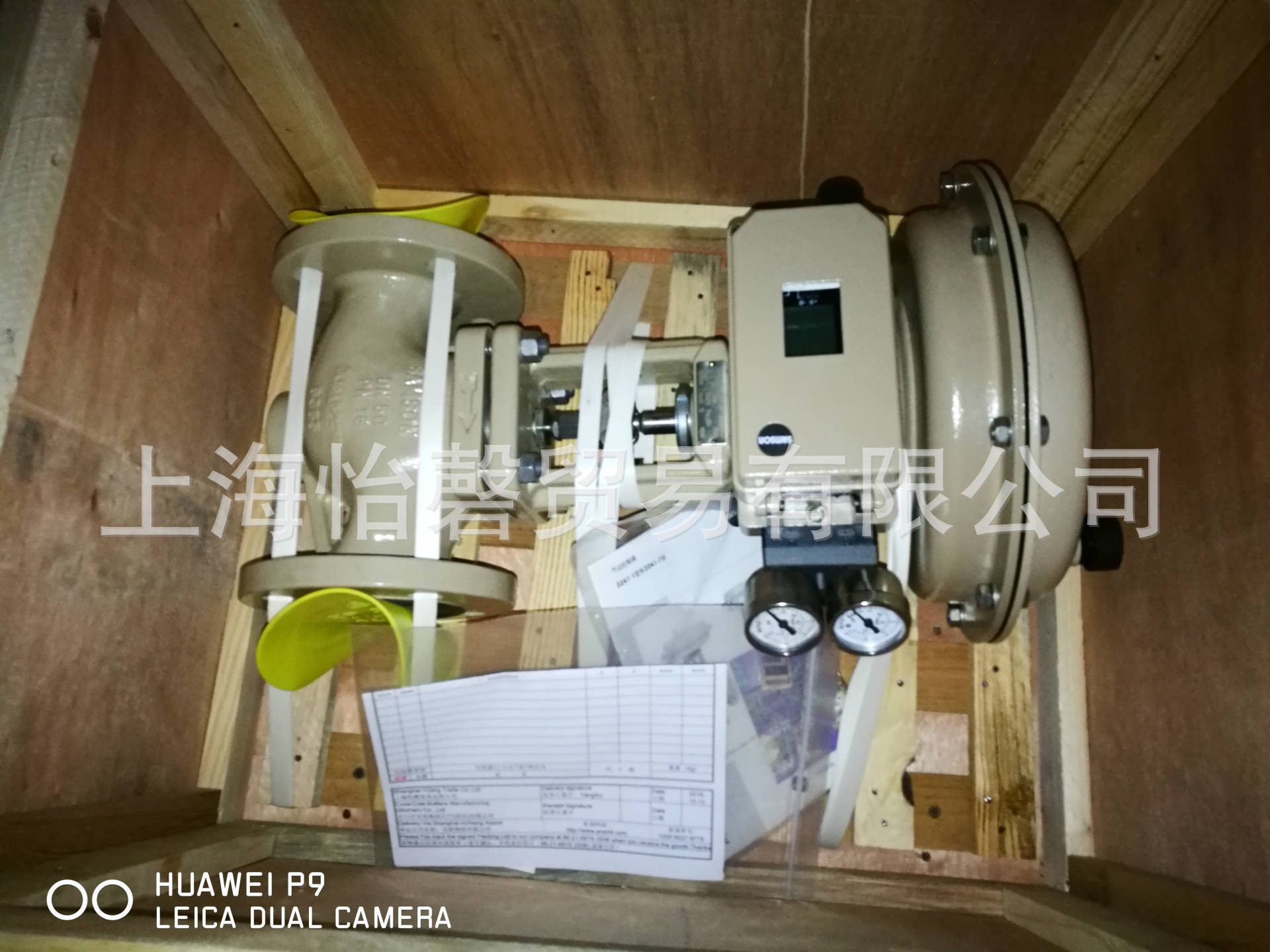

萨姆森Samson 3241 调节阀

萨姆森Samson 3241 调节阀

点击下载产品文档

产品详情↙介绍

1. 萨姆森Samson 3241 控制阀
公称通径 DN15至DN300
额定压力 PN16 PN25 PN40 CL150 CL300
标准型控制阀适用温度范围为-10至+220℃
若加延长段则温度范围可扩【展到-200至+450 ℃
阀杆密封采用自调V型PTFE填料或调整型填料。如果◥对外泄漏有严
格要求,使用不锈「钢波纹管密封。
3241型控制阀可以配置热夹套.

2. 3241 型单座阀执行器选项：
2.1 3271 型气动执行机◥构（3241-1型控制阀）
2.2 3277 型气㊣　动执行机构（3241-7型控制阀）

3. 阀体制造▆材料选项：
3.1 铸铁
3.2 球墨铸铁
3.3 耐腐蚀或抗低温铸钢
3.4 锻钢或耐腐蚀锻钢和不锈钢

4. 阀芯选项：
4.1 金属密封
4.2 软密封
4.3 高性╲能金属密封

5. 控制阀门选型计算的需要数据如下；
5.1 管道压力等级？材质？
5.2 过程介质？
5.3 过程介质的状态：液体，气体或蒸∞汽？
5.4 过程介质最大流量，正常№流量和最小流量?
5.5 过程介质最大入口压力，正常入口压力和最小入口压力?
5.6 过程介质最ξ小出口压力，正常出口压力?
5.7 过程介质的温度?

6．阀体选项
6.1 公称压力/公称通径:    PN / DN
6.2 连接端:   法兰  平焊  对焊
6.3 阀盖: 标准短或长延长段  短或长金属波纹管密封  热夹套
6.4 阀体/阀盖材料：    锻钢不锈钢
6.5 流量特性    ：线性  等百分比
6.6 阀芯/阀杆材料︾和导向套/阀座材料
6.7 表面硬化：无  部分硬质合金  纯硬质合金★  硬化
6.8 泄漏等级：IV V VI
6.9 填料材料 : 标准特殊

7. 执行机构选项
7.1 执行机卐构型号: 气动
7.2 有效面积:    CM2
7.3 气源压力: 最小… 最大…
7.4 故障-安全动作：故障关  故障开  故障保持阀位
7.5 其它类型执行机构：电动  电液   手动操作
7.6 三通阀的〓故障Ψ -  安全位置
7.7 附加手轮：   无  有

8. 定位器选项；
8.1  Samson 3730-X定位器;作◤用方式选项,单作用.是否带反
馈,是否带电磁阀和阀位开△关
8.2  Samson 3725-X定位器;作用方式选项,单作用.
  8.3 Samson 3731-3/5定位器;作用方式选项,单作用,双作用.是否带
反馈,是否带电磁阀和阀位开关
8.4 通讯协议选项：HART，FF，PROFIBUS-PA
8.5 防爆等级选项：Exia IICT6,Exd IICT6
8.6 防护等级〖选项：IP65,IP66

9. 过滤减压阀选项：   无有
9.1 过滤减压阀材质←铝合金,1/4"接口或1/2"接口
过滤减压阀材质不锈●钢,1/4"接口或1/2"接口
9.2 压力表；带-压力范围0-6.0bar；不带

10. 阀位开关类型和功能选项；
10.1 阀位【开关材质；合成树脂；铝合金；316SS不锈钢；
10.2   阀位开关防爆等级；无防爆；本安防爆Exia IICT6；隔爆
Exd IICT6；胶封防爆
10.3 总线网络: FF带2个Go Switch SPDT阀位开关
10.4 总线网络: Profibus DP 阀位开关
10.5   2个4或6个SPDT机械阀位开关；镀银触点
10.6 2个或4个SPDT机械阀位开关；镀金触点
10.7 2个或4个电○感式阀位开关P+F
10.8 阀位↓开关带4-20mA输出
10.9   阀位开关带4-20mA输出,带Hart协议
10.10 阀位开关☆伸出轴NAMUR
10.11 阀位开关电缆接口2*1/2NPT或2*3/4NPT或
2*1/2NPT+2*3/4NPT
10.12 阀位开关防护等〖级IP54 IP66 IP67

11.电磁阀类型选项；不带；带-单电控；带-双电控；
11.1 电磁阀材质；铝合金；铜合金；316SS不锈钢
11.2  电磁阀防※爆等级；无防爆,本安防爆Exia IICT6,隔爆
Exd IICT6,胶封防爆
11.3 电磁阀电※压：24VDC；220VAC/50Hz:110VAC/60Hz ;其它电压
11.4 电磁阀；2位/3通型；2位/5通型
11.5 电磁阀功耗◥: 微功耗, 1.8W 3.6W 5.7W 10W
11.6 电磁阀电缆接口1/2NPT,M20X1.5
11.7 电磁↘阀气源接口 1/4NPT,1/2NPT
11.8 电磁阀是否带手动复位装置 MO,MS
11.9 电磁阀防■护等级：IP54 IP65 IP67
